产品规格书

A5152Pro

智杆精灵

日期：2022年7月21日    版本：V1.1

深圳市深川科技有限公司

ShenChuan(ShenZHen) Technology Co.,Ltd.

Tel：0755-89734323

Fax：0755-89734195

E-mail：artcilux@ artcilux.com

Add：3/F-C Building,Silicon Valley   Industrial Park,No.89

HengPing Road,Henggang,Longgang Distrct,Shenzhen

地址：深圳市龙岗区横岗横坪公路89号数字硅谷产业园C栋3楼

www.artcilux.com

1

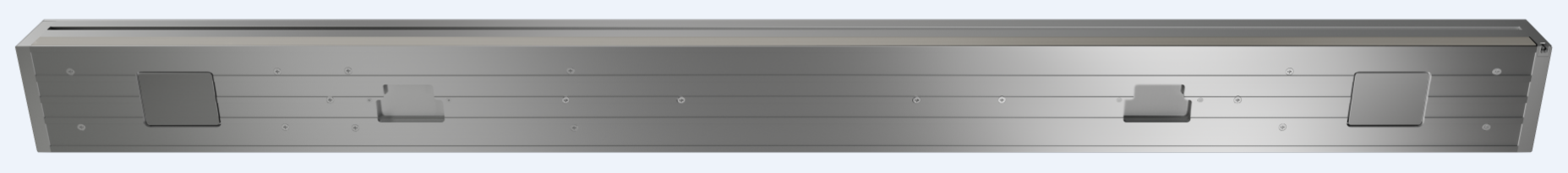

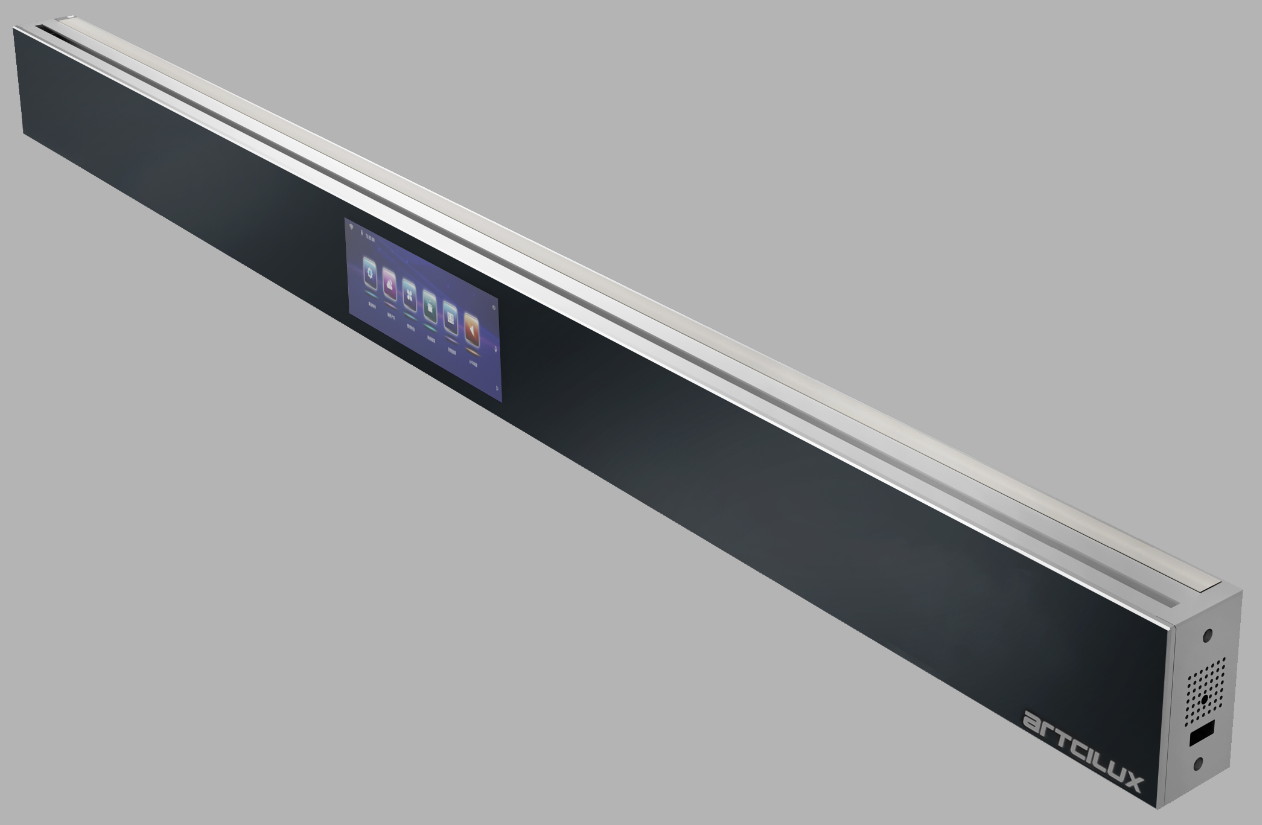

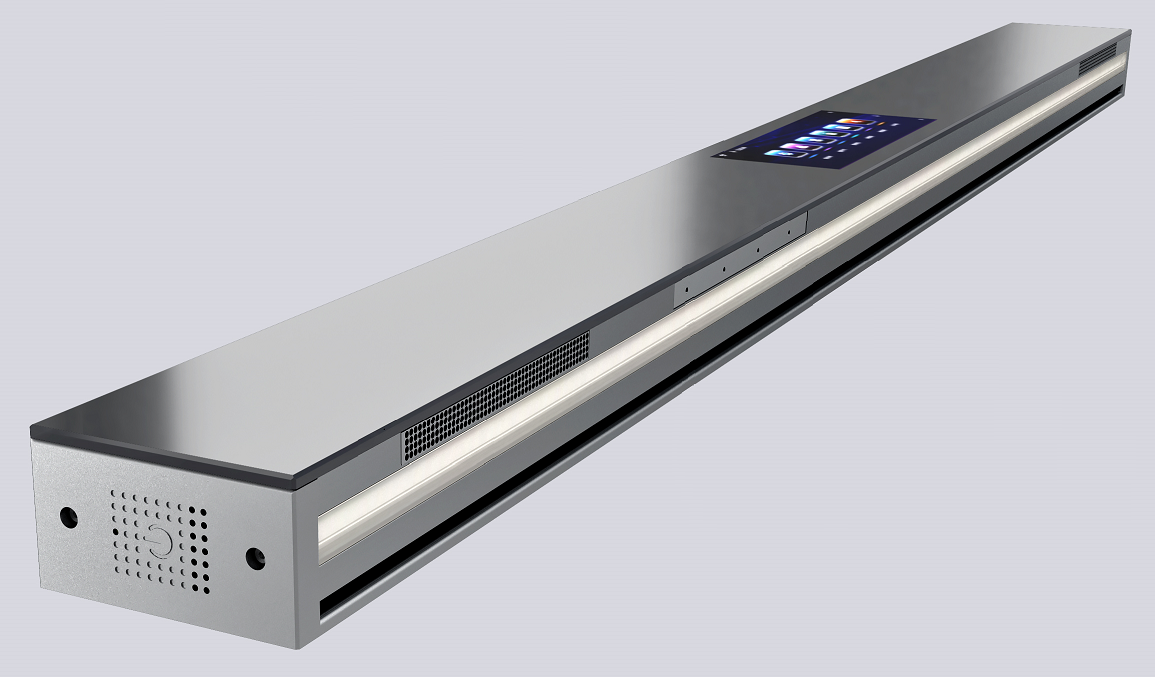

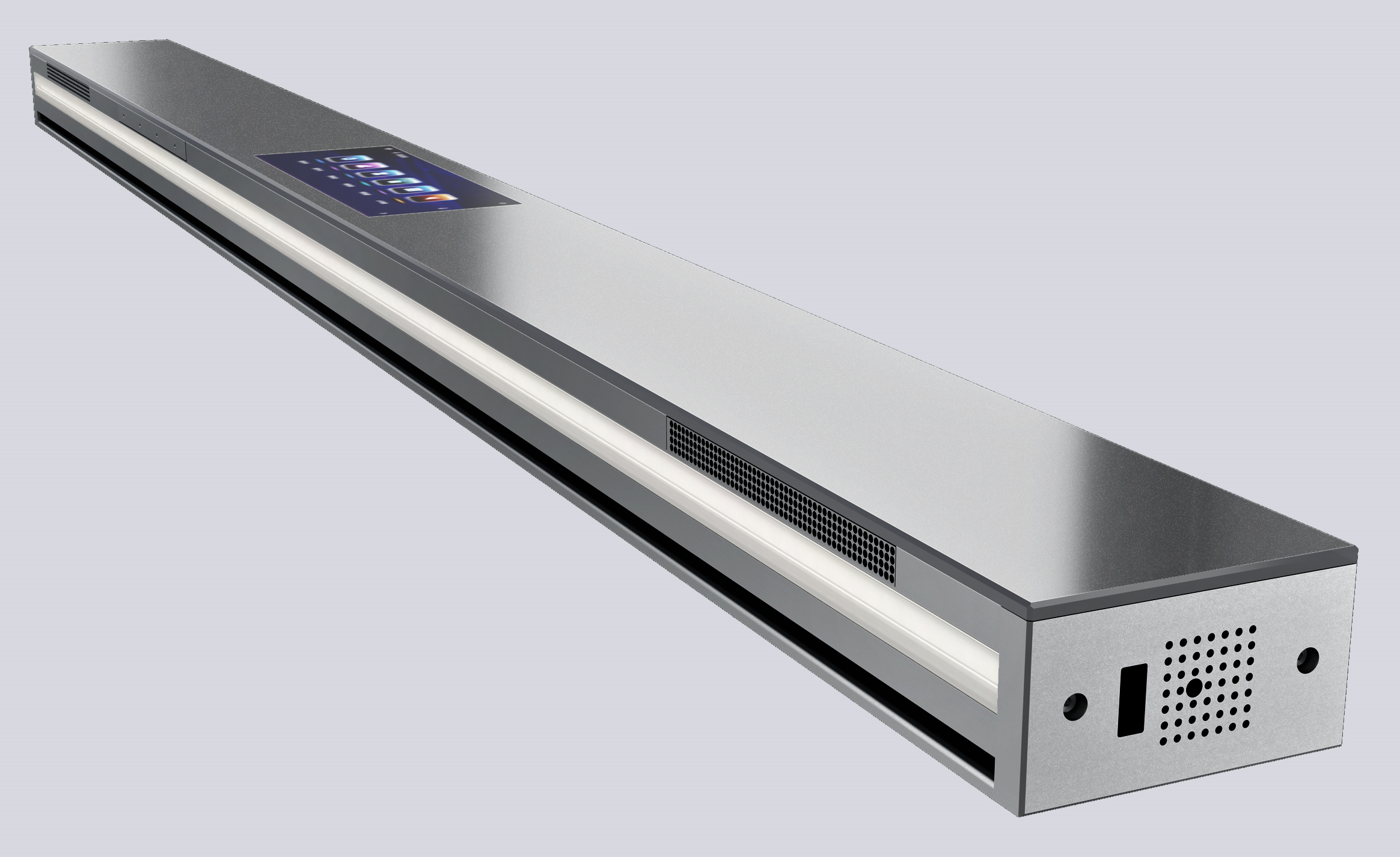

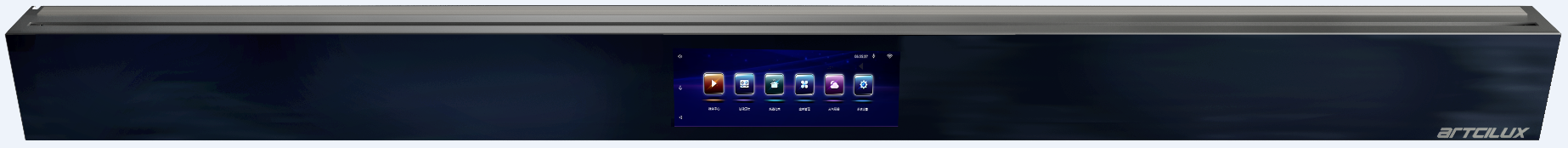

产品外观

2
产品用途和功能

本产品主要安装于厨房操作台墙面，用于收纳、照明、气体监测和在线娱乐，具体用途和功能如下。

3.
安装配套挂架，可用于厨房炊具调料等收纳，也适用于德国凯斯宝玛莫扎特MosaiQ系列挂件，以及国内多个品牌的挂件。

3.
提供了厨房操作台面照明和上下氛围照明功能，可通过语音指令或屏上触摸控制开关灯光、调节灯光亮度和色温。

3.
提供了专业的在线菜品制作教学视频，可屏上触摸进入选择各种菜品视频及返回主界面，支持语音指令进入菜谱指南页面和切换到非菜谱指南下的其它页面。

3.
提供了在线音乐、新闻、故事和电台等多类在线音频资讯节目和天气预报，在线智能识别常用语音指令。

3.
提供了高品质的蓝牙音响功能，且在全频喇叭基础上还配置了专业的高音喇叭，以还原和呈现更好的高音音域。

3.
配备了厨房内燃气浓度、烟雾浓度检测和超标预警功能，当燃气浓度和烟雾浓度超过预警值后会自动跳转到智能检测页面，通过语音和报警标识进行报警，支持手动关闭本次报警的语音提示功能。

3.
配备了厨房内温湿度显示功能。

3
操作说明

4.
开关机

① 开机：连接到12V电源后，绿色电源指示灯常亮，长按开关机键3秒开机，开机后屏幕显示启动画面，且Logo点亮。

② 关机：开机状态时，长按关机键3秒关机，关机后，仅电源指示灯常亮，其它包括Logo灯都会熄灭。

4.

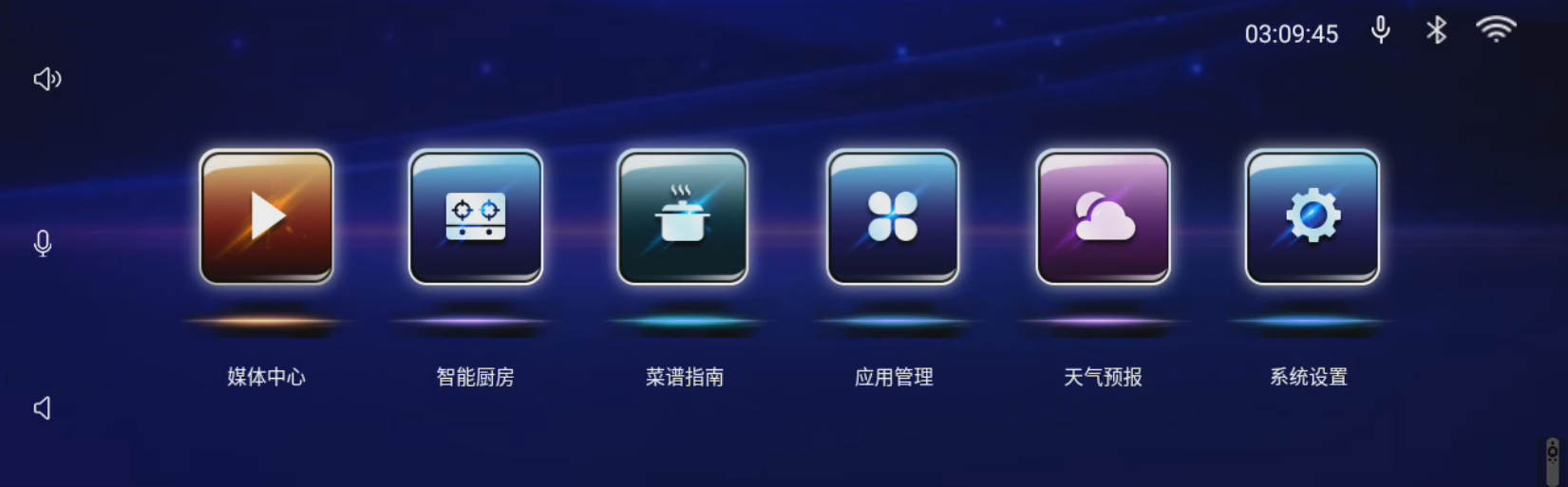

主界面按键及图标说明

4.

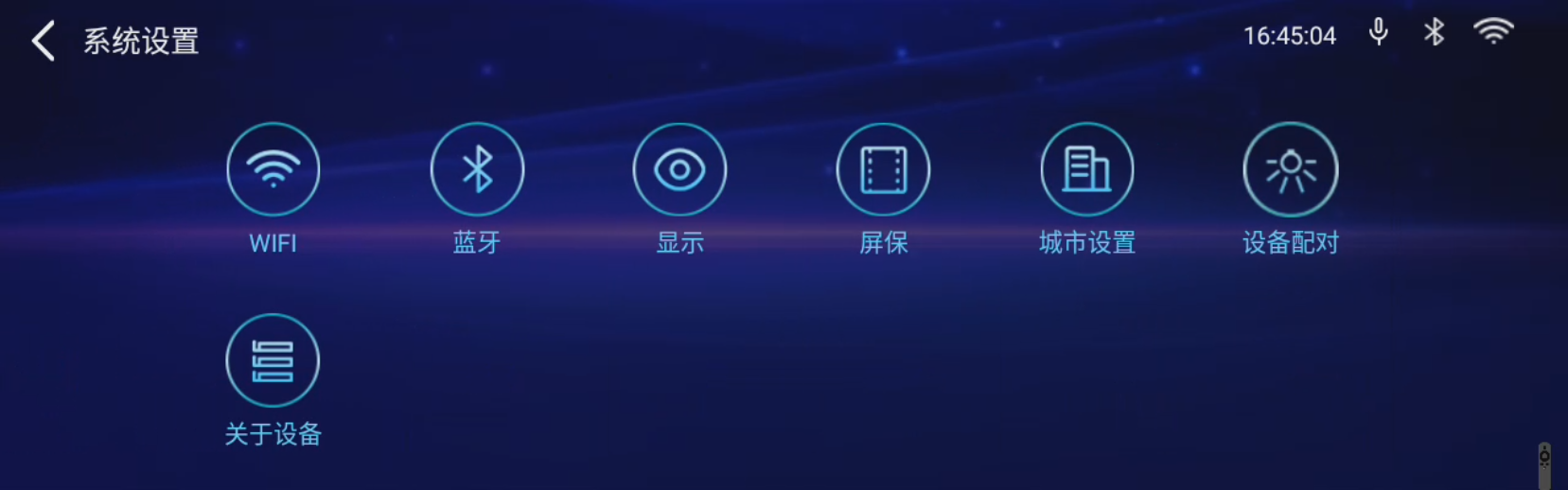

连接Wifi、蓝牙、外部智能设备的控制器，从主界面进入“系统设置”页面，点击对应图标后进行连接。

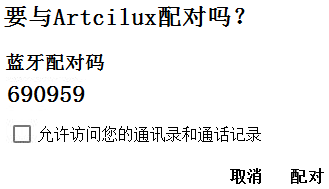

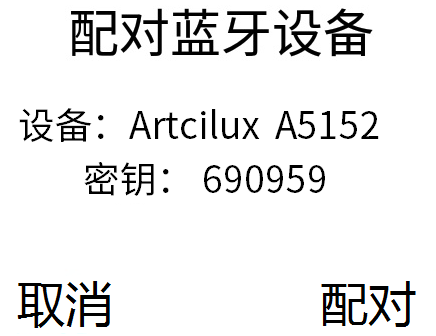

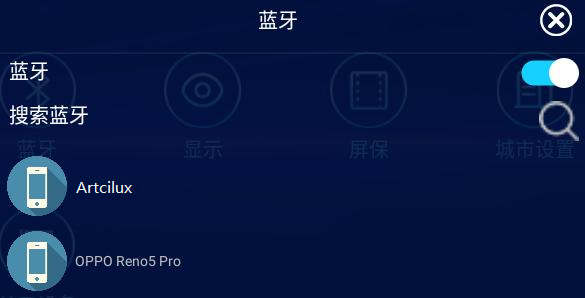

和手机蓝牙配对：

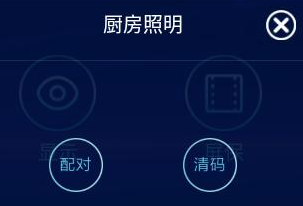

        和外部智能设备配对：

4.
语音操作

Ø默认唤醒指令：你好小一。

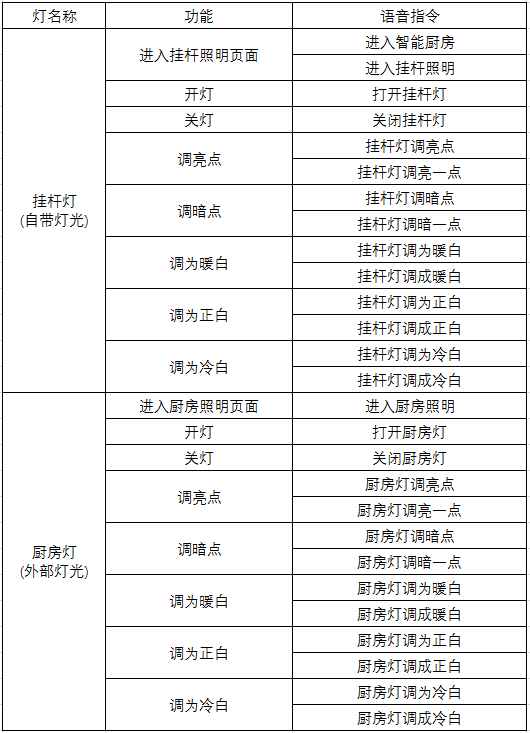

Ø灯光控制指令（带外部厨房灯光控制功能的产品才可用相应语音指令实现其功能）

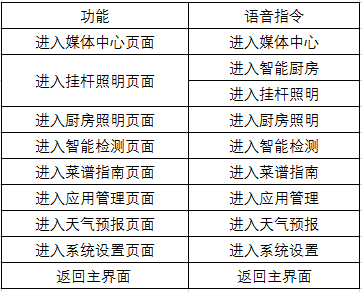

Ø各主要页面切换指令

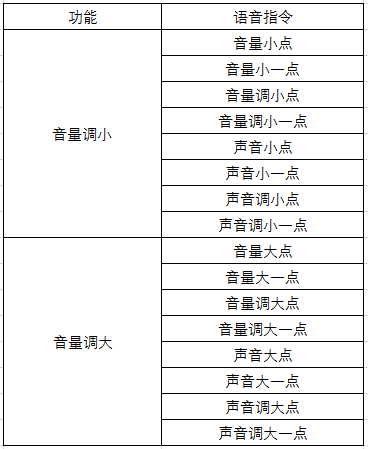

Ø系统音量指令

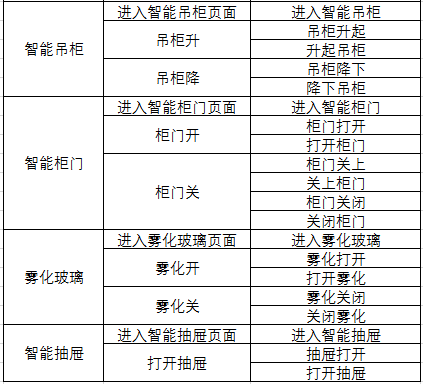

Ø控制外部的智能设备指令

Ø多媒体指令（为智能识别指令）

a
听歌（推荐按如下方式说）

听歌/听音乐/我想听歌/我要听歌/我想听音乐/我要听音乐。

听某首歌/我想听某首歌/我要听某首歌。

听某位歌手的歌/我想听某位歌手的歌/我要听某位歌手的歌。

听某位歌手的某首歌/我想听某位歌手的某首歌/我要听某位歌手的某首歌。

上下首歌曲控制：上一首、下一首。

b
听新闻（推荐按如下方式说）

听新闻/我想听新闻/我要听新闻。

上下条新闻控制：上一条、下一条。

c
听故事

包括国学故事、名人故事、历史故事、成语故事、绘本故事、科学故事、成长故事、童话寓言、古诗词等，推荐按如下方式说。

听故事/我想听故事/我要听故事。

听某类型故事/我想听某类型故事/我要听某类型故事。

听某个故事/我想听某个故事/我要听某个故事。

上下个故事控制：上一个、下一个。

d
听电台（推荐按如下方式说）

听收音机/我想听收音机/我要听收音机。

上下个频道控制：上一个、下一个。

Ø天气预报指令（为智能识别指令）

推荐按如下方式说：

某地天气（当天）。

某地明天天气。

某地后天天气。

某地未来5天天气（最多提示未来5天天气，但仅显示未来3天天气）。

Ø增加唤醒词指令（唤醒词要求3-5个字，仅支持中文）

推荐这样说（以增加“小苹果”的名字为例）：

我可以叫你小苹果吗 / 名字改为小苹果。

注意：有的唤醒词可能不好识别，请再改用其它唤醒词。

4
产品参数

4.1 额定输入电压：12V(恒压直流电源)。

4.2 最大输入功率：60W。

4.3 待机功耗：＜5W。

4.4 关机功耗：＜1W。

4.5 灯光亮度调节：5档。

4.6 灯光色温调节：暖白3000K、正白4000K、冷白6000三档切换。

4.7 WIFI：IEEE 802.11b/g/n, 单频2.4GHz。

4.8 蓝牙：4.0版本，2.4GHz。

4.9 与外部灯光控制器无线通讯：RF2.4Ghz。

4.10 显示屏：7.84英寸LCD屏，1280*400。

4.11 触摸屏贴合方式：全贴合。

4.12 麦克风：4麦克风阵列，带降噪和回声消除功能。

4.13 扬声器：1200mm和900mm两款为2*5W全频+高音，600mm款为1*5W全频+高音。

4.14 气体传感器：燃气检测甲烷和天燃气浓度，烟雾检测丙烷和烟雾浓度。两传感器都需预热48小时以上。

4.15 温湿度传感器：温度检测范围为0℃～+50℃，湿度检测范围为20%～90% RH。

5

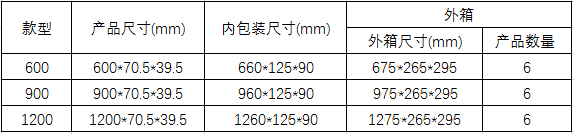

产品尺寸

6
产品安装

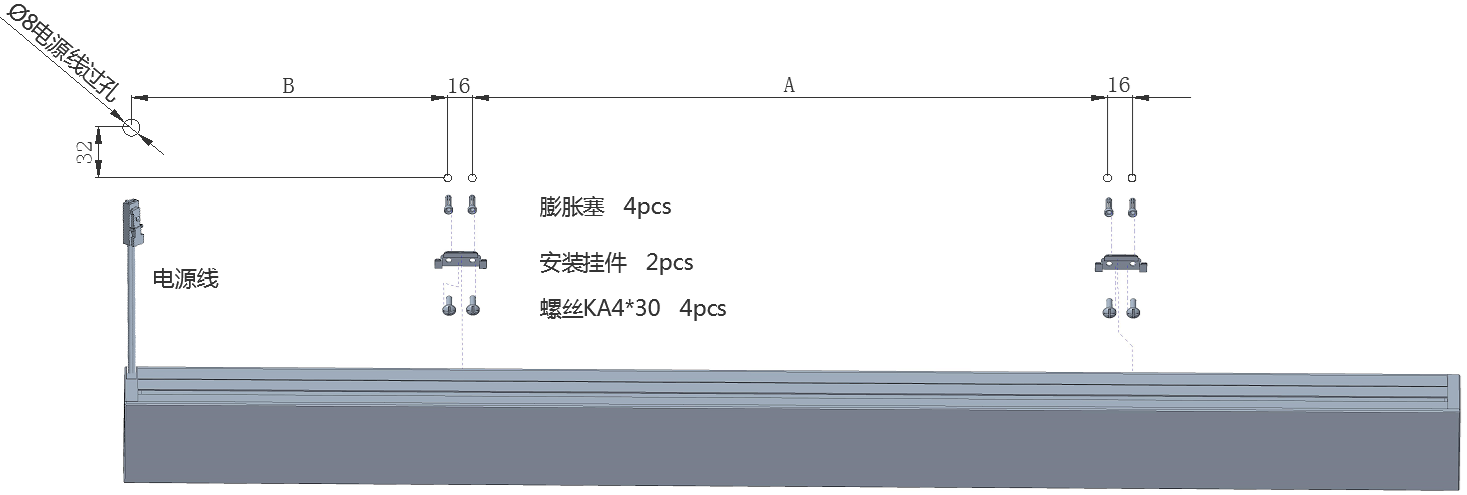

6.1按下图所示尺寸，在墙上用螺丝固定好安装挂件，如需向墙板内穿电源线，请按下图打电源线过孔，并将电源线穿过该孔。

6.2 将产品从支架上方朝下，将支架插入下图所示产品背面的支架安装卡槽内。

6.
注意事项

Ø请勿将产品安装于灶台上方的墙面。

Ø如果产品一端靠近墙角，由于产品左右两端都有传感器探头通气孔，且电源开关在左端需要操作，因此在任一端靠近墙角时，需要距墙角10cm以上。

Ø如果产品上方有吊柜，则安装挂件螺丝孔和吊柜底面距离需要在4cm以上。

7
环境要求

8.
适用环境：室内使用。

8.
工作温度：0℃ ～ +50℃。

8.
存储温度：+10℃ ～ +40℃。

8.
工作湿度：20% ～ 80% RH。

8.
存储湿度：20% ～ 60% RH。

修改记录

2022年7月27日

1
添加了控制外部智能设备的UI，添加了控制外部智能设备的语音功能；

2
外部智能设备包括智能吊柜、智能柜门、智能抽屉和雾化玻璃；

3
和外部智能设备的通信方式为蓝牙MESH；

4
控制以上四种外部智能设备是通过S2150进行控制，其中S2150-A连接智能吊柜，S2150-B连接智能柜门，S2150-C连接智能抽屉，S2150-D连接雾化玻璃

5
其中通过S2150-B需要智能柜门给予反馈电压信号，高电平为柜门打开状态，低电平为柜门关闭状态；

6
智能设备配对成功后，S2150连接的灯带可以通过厨房照明控制，不需要另外配对。
